Delay Queue Job Design

整体结构

整个延迟队列由4个部分组成：

• Job Pool用来存放所有Job的元信息。
• Delay Bucket是一组以时间为维度的有序队列，用来存放所有需要延迟的／已经被reserve的Job（这里只存放Job Id）。
• Timer负责实时扫描各个Bucket，并将delay时间大于等于当前时间的Job放入到对应的Ready Queue。
• Ready Queue存放处于Ready状态的Job（这里只存放Job Id），以供消费程序消费。 如下图表述：

基本概念

• Job：需要异步处理的任务，是延迟队列里的基本单元。与具体的Topic关联在一起。
• Topic：一组相同类型Job的集合（队列）。供消费者来订阅。

  消息结构

  每个Job必须包含一下几个属性：

• Topic：Job类型。可以理解成具体的业务名称。
• Id：Job的唯一标识。用来检索和删除指定的Job信息。
• Delay：Job需要延迟的时间。单位：秒。（服务端会将其转换为绝对时间）
• TTR（time-to-run)：Job执行超时时间。单位：秒。
• Body：Job的内容，供消费者做具体的业务处理，以json格式存储。

消息状态转换

每个Job只会处于某一个状态下：

• ready：可执行状态，等待消费。
• delay：不可执行状态，等待时钟周期。
• reserved：已被消费者读取，但还未得到消费者的响应（delete、finish）。
• deleted：已被消费完成或者已被删除。

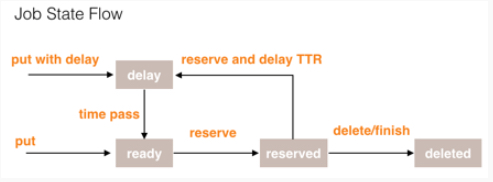

下面是四个状态的转换示意图：

消息存储

在选择存储介质之前，先来确定下具体的数据结构：

• Job Poll存放的Job元信息，只需要K/V形式的结构即可。key为job id，value为job struct。string/hash
• Delay Bucket是一个有序队列。SortedSet
• Ready Queue是一个普通list或者队列都行。list

能够同时满足以上需求的，非redis莫属了。 bucket的数据结构就是redis的zset，将其分为多个bucket是为了提高扫描速度，降低消息延迟。
